简介：

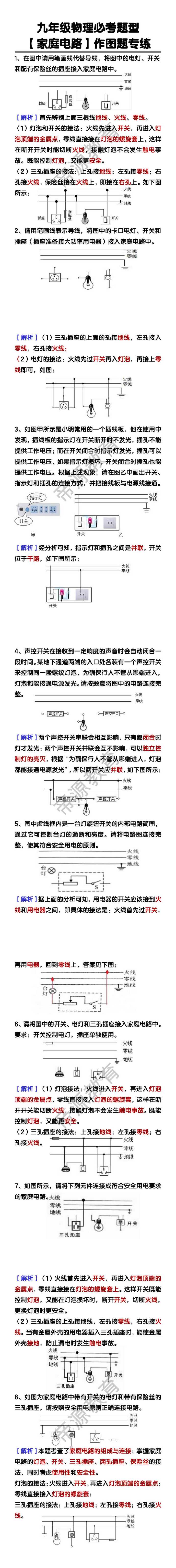

1、在图中请用笔画线代替导线，将图中的电灯、开关和配有保险丝的插座接入家庭电路中。
【解析】首先辨别上面三根线地线、火线、零线。
（1）灯泡和开关的接法：火线先进入开关，再进入灯泡顶端的金属点，零线直接接在灯泡的螺旋套上，这样在断开开关时能切断火线，接触灯泡不会发生触电事故。既能控制灯泡，又能更安全。
（2）三孔插座的接法：上孔接地线；左孔接零线；右孔接火线，保险丝接在火线上，即接在右孔上。如下图所示
2、请用笔画线表示导线，将图中的卡口电灯、开关和插座（插座准备接大功率用电器）接入家庭电路中。
【解析】（1）三孔插座的上面的孔接地线，左孔接入零线，右孔接火线；
（2）电灯的接法：火线先过开关再入灯泡，再接上零线即可，如图：
