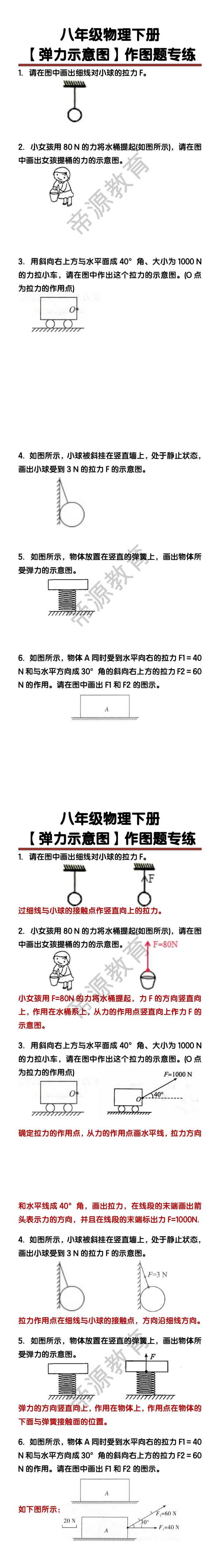

八年级下册物理【弹力示意图】作图题训练
初中学习资料/
初中物理/
练习题/

2024-02-01
316
354.02 KB


简介：
1．请在图中画出细线对小球的拉力F。 过细线与小球的接触点作竖直向上的拉力。 2．小女孩用80 N的力将水桶提起(如图所示)，请在图中画出女孩提桶的力的示意图。 小女孩用F=80N的力将水桶提起，力F的方向竖直向上，作用在水桶系上，从力的作用点竖直向上作力F的示意图。 3．用斜向右上方与水平面成40°角、大小为1000 N的力拉小车，请在图中作出这个拉力的示意图。(O点为拉力的作用点) 确定拉力的作用点，从力的作用点画水平线，拉力方向和水平线成40°角，画出拉力，在线段的末端画出箭头表示力的方向，并且在线段的末端标出力F=1000N． 4．如图所示，小球被斜挂在竖直墙上，处于静止状态，画出小球受到3 N的拉力F的示意图。 拉力作用点在细线与小球的接触点，方向沿细线方向。
