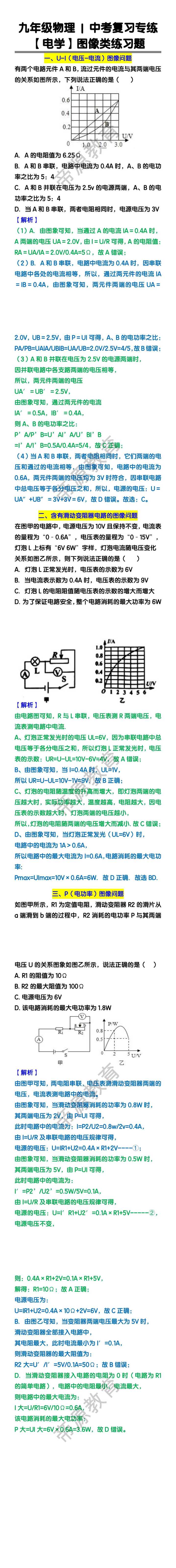

中考物理复习专练【电学】图像类练习题
初中学习资料/
初中物理/
练习题/

2024-05-19
268
171.5 KB


简介：
一、U-I（电压-电流）图像问题 有两个电路元件A和B，流过元件的电流与其两端电压的关系如图所示，下列说法正确的是（ ） A．A的电阻值为6.25Ω B．A和B串联，电路中电流为0.4A时，A、B的电功率之比为5：4 C．A和B并联在电压为2.5v的电源两端，A、B的电功率之比为5：4 D．当A和B串联，两者电阻相同时，电源电压为3V 【解析】 （1）A．由图象可知，当通过A的电流IA＝0.4A时，A两端的电压UA＝2.0V，由I＝U/R可得，A的电阻值：RA＝UA/IA＝2.0V/0.4A=5Ω，故A错误； （2）B．A和B串联，电路中电流为0.4A时，因串联电路中各处的电流相等，所以，通过两元件的电流IA＝IB＝0.4A，由图象可知，两元件两端的电压UA＝2.0V，UB＝2.5V，由P＝UI可得，A、B的电功率之比：PA/PB=UAIA/UBIB=UA/UB=2.0V/2.5V=4/5，故B错误； （3）A和B并联在电压为2.5V的电源两端时， 因并联电路中各支路两端的电压相等， 所以，两元件两端的电压 UA′＝UB′＝2.5V， 由图象可知，通过两元件的电流 IA′＝0.5A，IB′＝0.4A，
