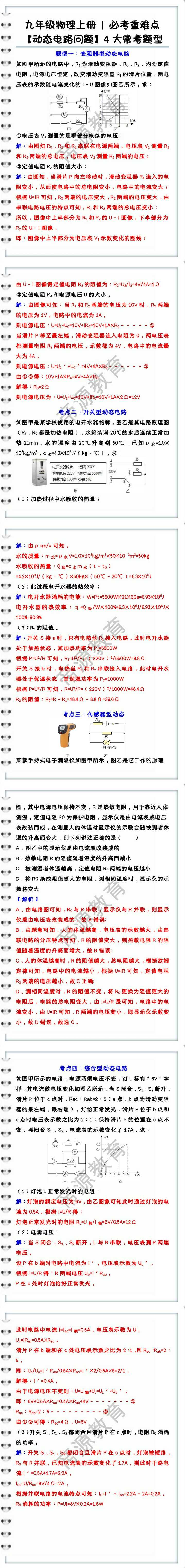

题型一：变阻器型动态电路
如图甲所示的电路中，R1为滑动变阻器，R0、R2，均为定值电阻，电源电压恒定，改变滑动变阻器R1的滑片位置，两电压表的示数随电流变化的I﹣U图像如图乙所示。求：
①电压表V1测量的是哪部分电路的电压；
解：由图知R0、R1和R2串联在电源两端，电压表V1测量R1和R2两端的总电压，电压表V2测量R2两端的电压；
②定值电阻R2的阻值大小；
解：由图知，当滑片P向左移动时，滑动变阻器R1连入的电阻变小，从而使电路中的总电阻变小，电路中的电流变大；根据U=IR可知，R0两端的电压变大，R2两端的电压变大，由串联电路电压的特点可知，R1和R2两端的总电压变小；
所以，图像中上半部分为R1和R2的U﹣I图像，下半部分为R2的U﹣I图像，
即：图像中上半部分为电压表V1示数变化的图线；
由U﹣I图像得定值电阻R2的阻值为：R2=U2/I2=4V/4A=1Ω
